磁致伸缩位移液位计-磁致伸縮液位計脈沖解析圖
浏览数:
侧装磁致伸缩液位计

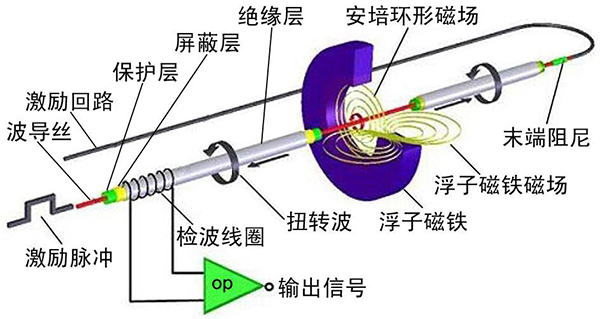

磁致伸縮液位計脈沖發生器給銅導線通人10Hz左右的脈沖電流,稱為電流詢問脈沖.在波導管周圍產生脈沖磁場.此磁場與磁鐵的磁場相互作用,使磁場分佈改變.交匯處形成螺旋磁場.對軟磁性波導管產生瞬時扭力,導致波導管產生伸縮.使波導管產生張力脈沖波,並以固定的速度(約2830m/s)沿波導管向上下傳播。

由於波導管在張力脈沖波向上下傳播時,波導管的伸縮會“攜帶”螺旋磁場的軸向分量沿波導管軸向移動,返回的張力脈沖波磁場會在檢測線圈上產生感應電壓脈沖,即返回脈沖。返回脈沖信號由檢測電路進行處理.通過測量電流詢問脈沖與返回脈沖之問的時間差來精確地確定被測液位。而沿電流方向向下傳播的張力脈沖波,通過阻尼器衰減掉,以確保在波導管的末端不會產生反射.幹擾正常的“返回脈沖”。由於測量兩脈沖間的時間間隔可以非常精確.因此可獲得高精度(般分辨率小於1mm)、低重復性(般重復性小於或等於滿量程的0.002%)寬量程(可達30m)等優良性能.如將永久磁鐵由浮子攜帶.即可測量液位。傳感器的不足之處是有較大的盲區,般上育區小於或等於80mm,下盲區小於或等於10mm。
